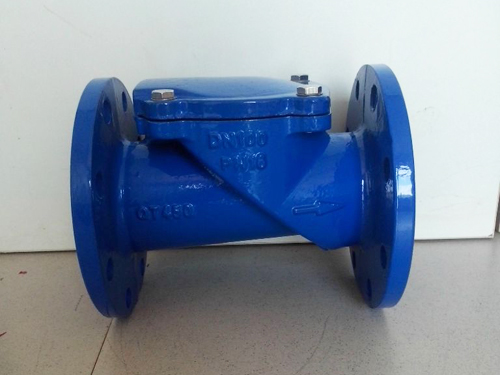

手機：18833796956(楊經理)H44X橡膠瓣止回閥的零部件設計主要由閥體、閥蓋及橡膠瓣三種主要零件組成。
H44X橡膠瓣止回閥用途及特點
閥門中的橡膠瓣由鋼板、鋼棒及尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命可達100萬次。H44X(SFCV)系列橡膠瓣止回閥采用全流面積設計，具有水頭損失小，不易堆積雜物，維修簡便等特性。H44X(SFCV)系列橡膠瓣止回閥主要適用于臥式安裝的給排水系統，可安裝于水泵出水口處，以防止倒流及水錘對泵損害。H44X(SFCV)系列橡膠瓣止回閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。止回閥一般適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。
H44X橡膠瓣止回閥主要技術參數
型 號 | 公稱壓力PN(MPa) | 密封試驗壓力(MPa) | 殼體試驗壓力(MPa) | 高工作壓力(MPa) | 介質保溫 |
H44X-10 | 1 | 1.1 | 1.5 | 1 | 0-80℃ |
H44X-16 | 1.6 | 1.76 | 2.4 | 1.6 |
H44X橡膠瓣止回閥主要外形尺寸
型 號 | DN | L | D | D1 | dn | n |
H44X-10 16 | 50 | 203 | 165 | 125 | 17.5 | 4 |
65 | 216 | 185 | 145 | 17.5 | 4 | |
80 | 241 | 200 | 160 | 17.5 | 8 | |
100 | 292 | 220 | 180 | 17.5 | 8 | |
150 | 356 | 285 | 240 | 22 | 8 | |
200 | 495 | 240 | 295 | 22 | 8 | |
250 | 622 | 395 | 350 | 22 | 12 | |
300 | 698 | 445 | 400 | 22 | 12 | |
350 | 787 | 505 | 460 | 22 | 16 | |
400 | 914 | 565 | 515 | 22 | 16 | |
450 | 978 | 615 | 565 | 26 | 20 | |
500 | 978 | 670 | 620 | 26 | 20 | |
600 | 1295 | 780 | 725 | 30 | 20 |
防污隔斷閥
防污隔斷閥產品的結構： &n...
單法蘭限位伸縮器
單法蘭限位伸縮器適用介質...

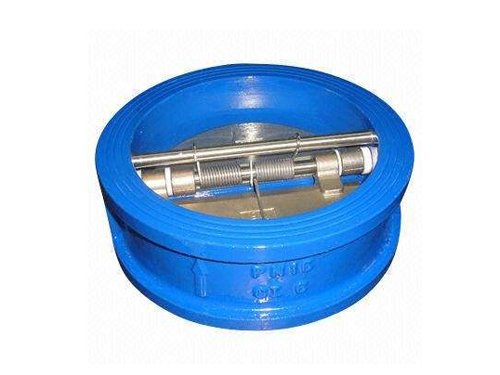

對夾止回閥
對夾止回閥又稱為逆流閥、逆...

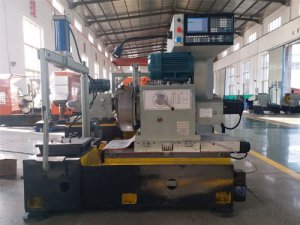

單面數控鏜車床報價
